产品介绍

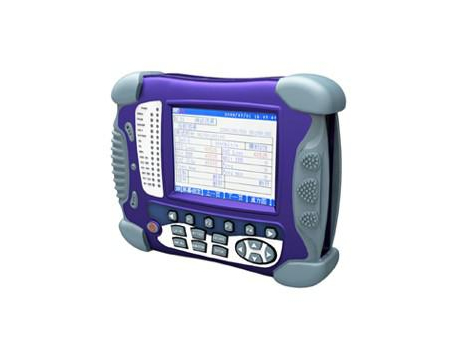

RY1200A 2M误码传输分析仪是一款高端的专为E1线路开通、维护及测试而设计的手持式数字传输测试仪表，集误码测试、帧结构分析、时隙分析、信令测试、信号分析、告警分析、PCM仿真等多种功能于一体，除了支持常规的2M通道误码测试功能外，还提供了对2M帧结构数据、双路监测和监听、环路时延、倒换时延、输出波形、输出抖动、信号电平的测试和分析功能，而且通过软件配置选项支持多种测试功能，包括脉冲波形分析，以太网测试，抖动测试，帧中继测试，所有的功能都在相同的用户界面上实现，广泛应用于SDH、PDH、PCM、数据协议转换器设备的研制、生产、安装、认证和维护测试，是电信工程技术人员日常维护工作最有力和最可靠的工具。

产品特点

● 全中文菜单，彩色高清晰度宽视角TFT液晶显示

● 可进行多任务工作（可以边测试边翻阅以前的记录）

● 较高达9个测试设置存储，435个测试结果存储，并可进行掉电记忆

● 可与PC机通信，实现在微机上存储，打印测试数据，也可直接连接到微型打印机

● 可定时开启、关闭进行测试                ● 具有告警、误码直方图分析

● 软件上网升级                            ● 中英文显示界面

主要功能

对2Mbit/s接口数字通道可实现中断业务和在线误码测试方式

● 成帧和非成帧信号发生和接收               ● 2Mbit/s非成帧误码性能测试

● 2Mbit/s成帧n×64kbit/s通道误码性能测试 ● 双路2Mbit/s同时检测

● 比特误码、编码误码、帧误码、CRC误码、E比特误码性能测试

● 信号丢失、AIS告警、帧远端告警、复帧远端告警、帧失步、图案失步告警测试

● 频偏测试、线路信号电平、频率测试、 话路通道信号电平、频率测试、 图案滑动测试

● 直通方式                                 ● 语音监听

● 音频测试、环路延时测试                   ● 自动保护倒换时间测试（APS）

● 告警、误码直方图分析                     ● G.821、G.826、M.2100误码性能分析

● 三种输入方式（终接、桥接、监测）         ● 两种时钟选择（内部、提取）

选件

● 以太网测试  ● 抖动测试  ● 帧中继测试   ● 同向64K测试

技术指标

● 2M技术指标

（1） 信号输入速率： 2048kbit/s ± 100ppm（G.703要求±50PPM）

（2） 信号编码： HDB3、AMI

（3） 输入抖动容限： 10UI 20Hz～2.4Hz; 0.5UI 18～100Hz

（4） 输入均衡特性：衰减符合频率的平方根规律，在1024kHz 处衰减在0～6dB范围内。

（5） 输入阻抗：

（5.1） 非平衡终接：75Ω；    平衡终接： 120W 50Hz～3100kHz反射损耗大于18dB

（5.2） 非平衡桥接：大于750Ω；   平衡桥接： 大于1200Ω

（5.3） 非平衡监测：75Ω 26dB增益；   平衡监测： 120Ω 26dB增益

（50Hz～3100kHz反射损耗大于18dB）

（6） 信号结构：

（6.1）非帧结构

（6.2）帧结构：PCM30、PCM31、PCM30CRC、PCM31CRC    帧结构符合G.704要求

（7） 测试图案：2E6-1、2E9-1、2E11-1、2E15-1、2E20-1、2E23-1、人工码

（8） 输出接口阻抗：

（8.1）非平衡 75Ω 符合G.703

（8.2）平衡 120Ω 符合G.703

（9） 外时钟输入：

（9.1）信号形式： HDB3、NRZ

（9.2）平衡终接阻抗： 120Ω

非平衡终接阻抗：75Ω； 平衡桥接阻抗： 大于1200Ω； 非平衡桥接阻抗：大于750Ω

（10） 误码插入：无，单个，比例插入10-1～10-7

● 同向64K技术指标

（1） 信号输入速率： 64kbit/s ± 100ppm（G.703要求±100PPM）

（2） 输入阻抗： 平衡 120Ω　符合G.703

（3） 输入抖动容限： 符合G.823

（4） 输出接口阻抗： 平衡 120Ω 符合G.703

（5） 测试图案：2E6-1、2E9-1、2E11-1、2E15-1、2E20-1、2E23-1、人工码

其它参数：

● 供电：

（1）本仪表专用电源适配器

        INPUT:AC220V 50Hz               OUTPUT:DC 9V 1A

（2）仪表内部充电电池

        4000mAh 6V 镍氢可充电电池       工作时间：8小时

        充电：关机时充电8小时；开机时充电12小时

● 尺寸和重量：

     长×宽×高：200×160×42mm          重 量： 0.95kg

● 环境参数：

     操作温度： 0～40℃    储藏温度： -30～+70℃    湿 度： 5%～90%非凝结
