美国信维S120A
产品介绍

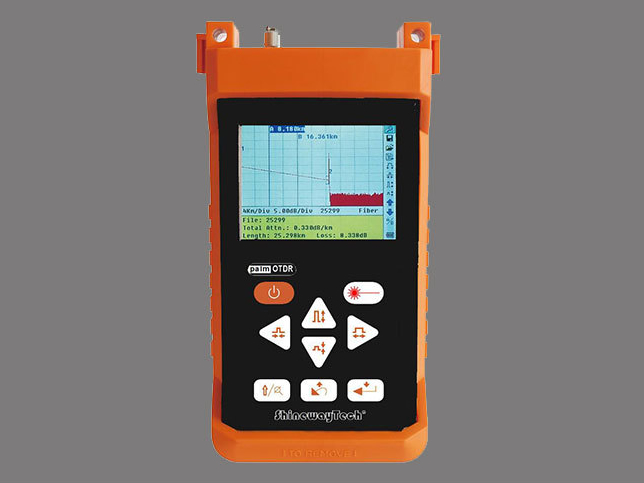

palmOTDR-S120系列入门型光时域反射仪
故障定位/光纤长度/链路损耗测试,
图形化显示测试结果
快速启动<5秒
高效友好的人机界面，掌上型轻量化设计(仅重1kg)
独特的热键设计：目前世界上操作最简单的OTDR，开机单键即测
1000条迹线存储
Bellcore文件格式(.sor)
上位机软件可批处理数据
USB/RS232数据接口，免驱动
多语言可选择：英语/法语/葡萄牙语/俄语/韩语/意大利语等十多种
优化的供电设计：可支持10小时连续测量
防尘、防震设计（通过2米跌落试验）
OTDR TraceManager分析软
基于Windows系统的软件可在PC机上对测试迹线进行显示、分析和编辑，也可根据用户需求生成和打印不同形式的测试和分析报告
可浏览和分析所测试的迹线文件
Bellcore文件存储格式
显示迹线，光纤事件，分析信息，测试参数等数据
单页单迹线或单页多迹线可选打印模式
批量修改和批量打印功能
多迹线对比功能：
可在同一窗口同时打开多个迹线，迹线间的差异在同一窗口显示出来，可以更容易地比较诸如光纤老化等原因所造成的参数改变
CSV格式报告书输出
技术指标
| 型号 | palmOTDR-S120B | palmOTDR-S120A |
| 波长(±20nm) | 1310/1550 | 1310/1550 |
| 动态范围 | 30/28dB | 24/23dB |
| 光纤类型 | Singlemode fiber | Singlemode fiber |
| 事件盲区 | 5m | 8m |
| 衰减盲区 | 18m | 39m |
| 光接口 | FC/PC (可互换SC, ST) | FC/PC (可互换SC, ST) |
| 测量精度 | ±(1m + 5×10-5×距离+取样间距) | ±(1m + 5×10-5×距离+取样间距) |
| 衰减测量精度 | ±0.05 dB/ dB | ±0.05 dB/ dB |
| 反射测量精度 | ±4 dB | ±4 dB |
| 数据存储 | 1000条测试曲线 | 1000条测试曲线 |
| 通信接口 | RS-232/USB | RS-232/USB |
| 供电方式 | 双路供电：NiMH充电电池/ AC适配器 | 双路供电：NiMH充电电池/ AC适配器 |
| 电池寿命 | 一次充电后：连续操作≥10小时;待机时间≥20小时;充电时间<4小时 | 一次充电后：连续操作≥8小时;待机时间≥20小时;充电时间<4小时 |
| 工作温度 | -10℃~ 50℃ | -10℃~ 50℃ |
| 存储温度 | -20℃~ 70℃ | -20℃~ 70℃ |
| 相对湿度 | 0~95%(无结露) | 0~95%(无结露) |
| 重量 | 1kg(2.2 lbs) | 1kg(2.2 lbs) |
| 尺寸(长×宽×高) | 220×110×70mm(8.7×4.3×2.7 inch) | 220×110×70mm(8.7×4.3×2.7 inch) |
标准配置：
主机、FC/PC激光连接器、充电电池、TraceManager软件光盘、数据传输线(USB/RS232)、AC适配器、便携软包、保修卡、CE证书、校准证书、快速操作手册
