■   性能特点Features

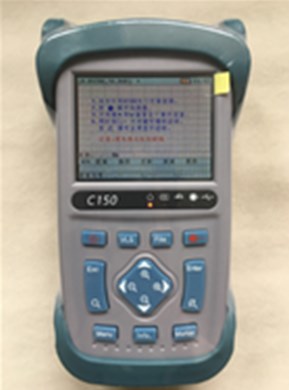

◇掌上型、重量轻、便于携带；抗震防摔护套，适合野外和现场测量

◇1310nm/1550nm波长

◇ 1.8m事件盲区，轻松自如测试光纤跳线

◇VFL可视故障定位功能

◇动态范围为28/26dB,可提供大动态范围产品

◇最大测量距离为160km

◇多种测试方式可选:自动/手动/平均/实时

◇曲线存储信息可达10000条以上

◇强大的配套软件OTDR Viewer：可通过PC来对曲线进行分析、编辑以及生成与打印报告

■    应用范围Applications

◇ 电信工程施工与维护

◇ 综合布线系统

◇ 其它光纤工程

◇ CATV工程施工与维护

◇ 光器件生产与研究

■    性能指标Specifications

技术规格①

型号    Ck-150A    Ck-150B    CK-150C

波长（nm）    1310/1550    1310/1550    1310/1550

动态范围（dB）②    28/26    32/30    37/35

脉冲宽度（ns）⑤    10/20/50/100/200/500/1us/2us/5us/10us/20us

事件盲区（m）③    1.8

衰减盲区（m）③    ≤10

线性度（dB/dB）    ±0.05

损耗阈值（dB）    0.01

损耗分辨率（dB）    0.01

采样分辨率（m）⑥    0.16至5

距离不确定度（m）④    ±（1m+0.005%×距离+取样间隔）

距离范围（Km）    1至120    1至160    1至160

曲线存储容量    ＞10000条

测量时长    5s、15s、30s、1min、2min、3min

一般规格

尺寸（H×W×D）    210× 112× 67

重量    1kg

温度    运行温度  0℃至50℃

    储存温度  -20℃至60℃

相对湿度    0%至95%（非冷凝）

电源    锂电池；连续工作时间≥10小时

接口类型

光接口    FC（ST/SC可选）/PC

数据接口    USB接口、SD卡接口

选配的功能模块

可视故障定位VFL    波长：650nm 测试最远距离：5Km

备注：

①、技术指标描述了用典型PC型连接器测量时仪器的保证性能；不考虑由于光纤折射率导致的不确定度

②、动态范围是在SNR=1，最大脉冲宽度,平均时间3分钟条件下测得

③、盲区测量条件：反射强度低于-45dB，事件盲区用10ns脉宽进行测量 ，衰减盲区用50ns脉宽进行测量

④、不包括由于折射率引起的不确定度

⑤、脉宽可能随产品不同会有调整CK-150A的脉宽范围为： 10/20/50/100/200/500/1us/2us

⑥、不同规格产品采样率会有所不同
